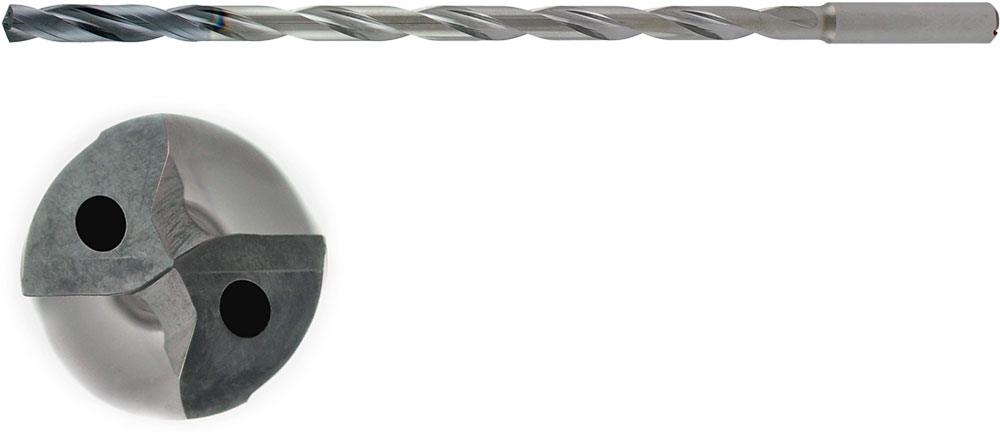

VHM HPC Tieflochbohrer 15xD mit IK Ø 9,5 mm, h7, CARAPACE besch.

VHM HPC Tieflochbohrer 15xD mit IK Ø 9,5 mm, Typ TB140-15

VHM HPC Tieflochbohrer 15xD mit IK Ø 9,5 mm, Typ TB140-15

Art-Nr.
20421827
292,26 € 245,60 € zzgl. Versandkosten
InnenkuehlungSchneidenlängexD SchneidenlaengeSpitzenwinkelDrallwinkelBeschichtung TiAlN
IK165-135°30°CARAPACE

Kernbohr-Durchmesser für:
M11 Schneiden, MF10x0,5 Schneiden, MF10x1,25 Formen,

Schaft: glatter Schaft, Form HA


Lieferzeit: ab Werkslager, 2-3 Tage Lieferzeit

VHM HPC Tieflochbohrer mit Innenkühlung Stirnansicht TB140

VHM HPC Tieflochbohrer 15xD mit Innenkühlung, Typ TB140-15

HPC Bearbeitung von Stahl, Guss und rostfreien Stählen bis 30xD, Pilotierung mit 3-5xD erforderlich.

Spitzenwinkel beträgt 135°, hiermit ist sichergestellt, dass der Winkel im Grund durch den Pilotbohrer
größer ist und der Tieflochbohrer sich über die Spitze zentrieren kann.
Die Bohrer werden im Durchmesser mit h7 Toleranz gefertigt, Ziel ist hierbei auch wieder
die Erhöhung der Prozesssicherheit beim Einfahren in die Pilotbohrung.

Durch einen starken Kern, 4 Fasen und der Spezialausspitzung lassen sich Bohrungen bis zu 30xD
mit einer hohen Zentriergenauigkeit und minimalen Verlauf fertigen.

Eine speziell entwickelte Hartmetallsorte und moderne Hochleistungs-Beschichtung sorgen für optimale Standzeiten und Performance.


Allgemeine Hinweise Tieflochbohren:

  • ab 15xD sollte immer pilotiert werden, hierbei sollte der Spitzenwinkel des Pilotbohrer größer sein als beim Tieflochbohrer
  • Pilotiert werden sollte 1xD oder tiefer
  • mit niedriger Drehzahl (vc 20-30 m/min) in die Bohrung einfahren und ca. 1-2 mm vor Grund stoppen
  • Drehzahl und Vorschub erhöhen und bis zur gewünschten Bohrtiefe bohren
  • Herausfahren wieder mit reduzierter Drehzahl

Problemlösungen Tieflochbohren:
  • Span kann nicht gebrochen werden, Stotterbohren, hierbei den Vorschub in geeigneten Steps kurz auf 0, ca. 0,1 mm abheben und sofort weiter Bohren (nicht den Bohrer wieder herausfahren oder ähnliches)
  • Querbohrungen: 4 Fasen Bohrer verwenden und den Vorschub bei der Querbohrung um min. 50% reduzieren.
    (gleiches gilt bei Durchgangsbohrungen im Austritt)

Diesen VHM Tieflochbohrer gibt es in folgenden Längen:

Maße
technische Zeichnung VHM HPC Tieflochbohrer TB140
Einsatzgebiet
1.1-5.1
1.1-4.1
1.1-4.2
Übersicht Materialgruppen: Download
Schnittdaten: Download
Maße
Ødc lc l1 Ød1 Art.-Nr.
h7     h6
1,0 18,2 75 3 TB140-15-0100HA
1,1 20,2 75 3 TB140-15-0110HA
1,2 24,2 75 3 TB140-15-0120HA
1,3 24,2 75 3 TB140-15-0130HA
1,4 27,2 75 3 TB140-15-0140HA
1,5 27,2 75 3 TB140-15-0150HA
1,6 30,2 75 3 TB140-15-0160HA
1,7 30,2 75 3 TB140-15-0170HA
1,8 35,2 75 3 TB140-15-0180HA
1,9 35,2 75 3 TB140-15-0190HA
2,0 35,5 80 4 TB140-15-0200HA
2,1 40,5 80 4 TB140-15-0210HA
2,2 40,5 80 4 TB140-15-0220HA
2,3 40,5 80 4 TB140-15-0230HA
2,4 45,5 90 4 TB140-15-0240HA
2,5 45,5 90 4 TB140-15-0250HA
2,6 48,5 90 4 TB140-15-0260HA
2,7 48,5 90 4 TB140-15-0270HA
2,8 50,5 90 4 TB140-15-0280HA
2,9 50,5 90 4 TB140-15-0290HA
3,0 55,5 100 6 TB140-15-0300HA
3,1 55,5 100 6 TB140-15-0310HA
3,2 60,5 100 6 TB140-15-0320HA
3,3 60,5 100 6 TB140-15-0330HA
3,4 60,5 100 6 TB140-15-0340HA
3,5 65,5 108 6 TB140-15-0350HA
3,6 65,5 108 6 TB140-15-0360HA
3,7 70,5 108 6 TB140-15-0370HA
3,8 70,5 108 6 TB140-15-0380HA
3,9 70,5 108 6 TB140-15-0390HA
4,0 75,5 120 6 TB140-15-0400HA
4,1 75,5 120 6 TB140-15-0410HA
4,2 75,5 120 6 TB140-15-0420HA
4,3 80,5 120 6 TB140-15-0430HA
4,4 80,5 120 6 TB140-15-0440HA
4,5 80,5 120 6 TB140-15-0450HA
4,6 85,5 125 6 TB140-15-0460HA
4,7 85,5 125 6 TB140-15-0470HA
4,8 90,5 140 6 TB140-15-0480HA
4,9 90,5 140 6 TB140-15-0490HA
5,0 90,5 140 6 TB140-15-0500HA
5,1 95,5 140 6 TB140-15-0510HA
5,2 95,5 140 6 TB140-15-0520HA
5,3 95,5 140 6 TB140-15-0530HA
5,4 95,5 140 6 TB140-15-0540HA
5,5 100,5 150 6 TB140-15-0550HA
5,6 100,5 150 6 TB140-15-0560HA
5,7 100,5 150 6 TB140-15-0570HA
5,8 100,5 150 6 TB140-15-0580HA
5,9 100,5 150 6 TB140-15-0590HA
6,0 100,5 150 6 TB140-15-0600HA
6,1 108 148 8 TB140-15-0610HA
6,2 108 148 8 TB140-15-0620HA
6,3 108 148 8 TB140-15-0630HA
6,4 108 148 8 TB140-15-0640HA
6,5 121 160 8 TB140-15-0650HA
6,6 121 160 8 TB140-15-0660HA
6,7 131 170 8 TB140-15-0670HA
6,8 131 170 8 TB140-15-0680HA
6,9 131 170 8 TB140-15-0690HA
7,0 131 170 8 TB140-15-0700HA
7,5 131 170 8 TB140-15-0750HA
7,8 141 180 8 TB140-15-0780HA
8,0 141 180 8 TB140-15-0800HA
8,5 155 198 10 TB140-15-0850HA
8,8 165 208 10 TB140-15-0880HA
9,0 165 208 10 TB140-15-0900HA
9,5 165 208 10 TB140-15-0950HA
9,8 165 208 10 TB140-15-0980HA
10,0 175 218 10 TB140-15-1000HA
10,2 187 235 12 TB140-15-1020HA
10,5 197 245 12 TB140-15-1050HA
10,8 197 245 12 TB140-15-1080HA
11,0 197 245 12 TB140-15-1100HA
11,2 197 245 12 TB140-15-1120HA
11,5 197 245 12 TB140-15-1150HA
11,8 207 255 12 TB140-15-1180HA
12,0 207 255 12 TB140-15-1200HA
Eigenschaften
Bohrtiefe 15xD   interne Kühlung   Spitzenwinkel 135°
Drallwinkel   Beschichtung TiAlN   Schaftform HA


Relevante Downloads
Bohren und Reiben Katalog
Katalog Bohren und Reiben mit VHM Tieflochbohrern
Mehr Informationen
Einsatzgebiet Allgemein Stahl, VA Rostreie Materialien, Guss
Schneidenlänge 165,00 €
Beschichtung Beschichtet, Art der Beschichtung beim Artikel spezifiziert
Bohrtiefe x D 15xD
Anwendung Eignung Durchgangsloch, Sackloch, Pakete Bohren, Schraeger Austritt, Querbohrungen
