VHM HPC Bohrer 8xD mit IK Ø 9,9 mm, TiAlN besch.

VHM HPC Bohrer 8xD mit IK Ø 9,9 mm, Typ 150-08-A1

VHM HPC Bohrer 8xD mit IK Ø 9,9 mm, Typ 150-08-A1

Art-Nr.
20087993
116,62 € 98,00 € zzgl. Versandkosten
InnenkuehlungSchneidenlängexD SchneidenlaengeSpitzenwinkelDrallwinkelBeschichtung TiAlN
IK80-140°30°TiAlN

Kernbohr-Durchmesser für:
UNF 7/16-20 Schneiden

Schaft: glatter Schaft, Form HA


Lieferzeit: ab Lager, Express Saver zum nächsten Tag möglich

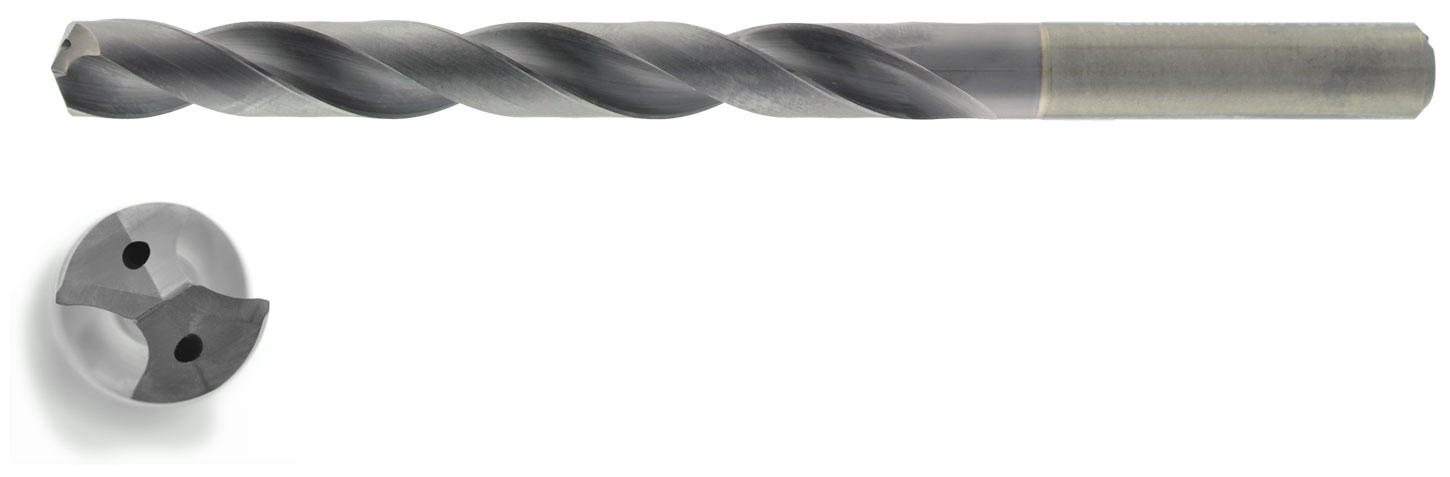

VHM HPC Bohrer mit Innenkühlung Stirnansicht

VHM HPC Bohrer 8xD mit Innenkühlung IK für universelle Anwendungen, Typ 150-08-A1

Dieser VHM Bohrer ist für die universelle Bearbeitung von kleinen bis mittleren Losgrößen ausgelegt.

Die Spitzengeometrie ist mit 140° Spitzenwinkel und den geschwungenen Schneidkanten für ein breites Werkstoffspektrum ausgelegt. Sie garantiert ein sicheres Zentrieren und minimert beim Bohren dank eines weiches Schnittes den Verlauf. Für einen sicheren Spänetransport sorgen ab 8xD polierte Spankammern und ab 12xD wird dieser Bohrer durch seine 4 Fasen zusätzlich stabilisiert.

Eine speziell entwickelte Hartmetallsorte und Hochleistungs-Beschichtung sorgen für optimale Standzeiten und Performance.

  • 8xD
  • mit Innenkühlung
  • Schaft: HA zylindrisch, Toleranz h6

Gleicher Bohrer, weitere Ausführungen:



  3xD 5xD 8xD 12xD
  ohne IK mit IK ohne IK mit IK mit IK mit IK

Schaft HA: 150-03-a0 150-03-a1 150-05-a0 150-05-a1 150-08-a1 150-12-a1
Schaft HB/HE: 150-03-d0 150-03-d1 - 150-05-d1 - -

Maße
technische Zeichnung VHM HPC Bohrer 150-03
Einsatzgebiet
1.1-5.1
1.1-4.1
1.1-4.2
1.1-4.3
1.1-2.6
1.1                     1.2
Übersicht Materialgruppen: Download
Schnittdaten: Download
Maße
Ødc lc l2 l1 Ød1 Art.-Nr.
m7       h6
3 28 34 74 6 150-08-03.000A1-WJ30TA
3,1 28 34 74 6 150-08-03.100A1-WJ30TA
3,175 = 1/8'' 28 34 74 6 150-08-03.175A1-WJ30TA
3,2 28 34 74 6 150-08-03.200A1-WJ30TA
3,3 28 34 74 6 150-08-03.300A1-WJ30TA
3,4 28 34 74 6 150-08-03.400A1-WJ30TA
3,5 28 34 74 6 150-08-03.500A1-WJ30TA
3,572 = 9/64'' 28 34 74 6 150-08-03.572A1-WJ30TA
3,6 28 34 74 6 150-08-03.600A1-WJ30TA
3,7 28 34 74 6 150-08-03.700A1-WJ30TA
3,8 37 45 85 6 150-08-03.800A1-WJ30TA
3,9 37 45 85 6 150-08-03.900A1-WJ30TA
3,969 = 5/32'' 37 45 85 6 150-08-03.969A1-WJ30TA
4 37 45 85 6 150-08-04.000A1-WJ30TA
4,1 37 45 85 6 150-08-04.100A1-WJ30TA
4,2 37 45 85 6 150-08-04.200A1-WJ30TA
4,3 37 45 85 6 150-08-04.300A1-WJ30TA
4,366 = 11/64'' 37 45 85 6 150-08-04.366A1-WJ30TA
4,4 37 45 85 6 150-08-04.400A1-WJ30TA
4,5 37 45 85 6 150-08-04.500A1-WJ30TA
4,6 37 45 85 6 150-08-04.600A1-WJ30TA
4,7 37 45 85 6 150-08-04.700A1-WJ30TA
4,7 37 45 85 6 150-08-04.763A1-WJ30TA
4,8 48 57 97 6 150-08-04.800A1-WJ30TA
4,9 48 57 97 6 150-08-04.900A1-WJ30TA
5 48 57 97 6 150-08-05.000A1-WJ30TA
5,1 48 57 97 6 150-08-05.100A1-WJ30TA
5,159 = 13/64'' 48 57 97 6 150-08-05.159A1-WJ30TA
5,2 48 57 97 6 150-08-05.200A1-WJ30TA
5,3 48 57 97 6 150-08-05.300A1-WJ30TA
5,4 48 57 97 6 150-08-05.400A1-WJ30TA
5,5 48 57 97 6 150-08-05.500A1-WJ30TA
5,556 = 7/32'' 48 57 97 6 150-08-05.556A1-WJ30TA
5,6 48 57 97 6 150-08-05.600A1-WJ30TA
5,7 48 57 97 6 150-08-05.700A1-WJ30TA
5,8 48 57 97 6 150-08-05.800A1-WJ30TA
5,9 48 57 97 6 150-08-05.900A1-WJ30TA
5,953 = 15/64'' 48 57 97 6 150-08-05.953A1-WJ30TA
6 48 57 97 6 150-08-06.000A1-WJ30TA
6,1 55 66 106 8 150-08-06.100A1-WJ30TA
6,2 55 66 106 8 150-08-06.200A1-WJ30TA
6,3 55 66 106 8 150-08-06.300A1-WJ30TA
6,35 = 1/4'' 55 66 106 8 150-08-06.350A1-WJ30TA
6,4 55 66 106 8 150-08-06.400A1-WJ30TA
6,5 55 66 106 8 150-08-06.500A1-WJ30TA
6,6 55 66 106 8 150-08-06.600A1-WJ30TA
6,7 55 66 106 8 150-08-06.700A1-WJ30TA
6,747 = 17/64'' 55 66 106 8 150-08-06.747A1-WJ30TA
6,8 55 66 106 8 150-08-06.800A1-WJ30TA
6,9 55 66 106 8 150-08-06.900A1-WJ30TA
7 55 66 106 8 150-08-07.000A1-WJ30TA
7,1 64 76 116 8 150-08-07.100A1-WJ30TA
7,144 = 9/32'' 64 76 116 8 150-08-07.144A1-WJ30TA
7,2 64 76 116 8 150-08-07.200A1-WJ30TA
7,3 64 76 116 8 150-08-07.300A1-WJ30TA
7,4 64 76 116 8 150-08-07.400A1-WJ30TA
7,5 64 76 116 8 150-08-07.500A1-WJ30TA
7,541 = 19/64'' 64 76 116 8 150-08-07.541A1-WJ30TA
7,6 64 76 116 8 150-08-07.600A1-WJ30TA
7,7 64 76 116 8 150-08-07.700A1-WJ30TA
7,8 64 76 116 8 150-08-07.800A1-WJ30TA
7,9 64 76 116 8 150-08-07.900A1-WJ30TA
7,938 = 5/16'' 64 76 116 8 150-08-07.938A1-WJ30TA
8 64 76 116 8 150-08-08.000A1-WJ30TA
8,1 80 95 139 10 150-08-08.100A1-WJ30TA
8,2 80 95 139 10 150-08-08.200A1-WJ30TA
8,3 80 95 139 10 150-08-08.300A1-WJ30TA
8,334 = 21/64'' 80 95 139 10 150-08-08.334A1-WJ30TA
8,4 80 95 139 10 150-08-08.400A1-WJ30TA
8,5 80 95 139 10 150-08-08.500A1-WJ30TA
8,6 80 95 139 10 150-08-08.600A1-WJ30TA
8,7 80 95 139 10 150-08-08.700A1-WJ30TA
8,731 = 11/32'' 80 95 139 10 150-08-08.731A1-WJ30TA
8,8 80 95 139 10 150-08-08.800A1-WJ30TA
8,9 80 95 139 10 150-08-08.900A1-WJ30TA
9 80 95 139 10 150-08-09.000A1-WJ30TA
9,1 80 95 139 10 150-08-09.100A1-WJ30TA
9,128 = 23/64'' 80 95 139 10 150-08-09.128A1-WJ30TA
9,2 80 95 139 10 150-08-09.200A1-WJ30TA
9,3 80 95 139 10 150-08-09.300A1-WJ30TA
9,4 80 95 139 10 150-08-09.400A1-WJ30TA
9,5 80 95 139 10 150-08-09.500A1-WJ30TA
9,525 = 3/8'' 80 95 139 10 150-08-09.525A1-WJ30TA
9,6 80 95 139 10 150-08-09.600A1-WJ30TA
9,7 80 95 139 10 150-08-09.700A1-WJ30TA
9,8 80 95 139 10 150-08-09.800A1-WJ30TA
9,9 80 95 139 10 150-08-09.900A1-WJ30TA
9,922 = 25/64'' 80 95 139 10 150-08-09.922A1-WJ30TA
10 80 95 139 10 150-08-10.000A1-WJ30TA
10,1 96 114 163 12 150-08-10.100A1-WJ30TA
10,2 96 114 163 12 150-08-10.200A1-WJ30TA
10,3 96 114 163 12 150-08-10.300A1-WJ30TA
10,319 = 13/32'' 96 114 163 12 150-08-10.319A1-WJ30TA
10,4 96 114 163 12 150-08-10.400A1-WJ30TA
10,5 96 114 163 12 150-08-10.500A1-WJ30TA
10,7 96 114 163 12 150-08-10.700A1-WJ30TA
10,716 = 27/64'' 96 114 163 12 150-08-10.716A1-WJ30TA
10,8 96 114 163 12 150-08-10.800A1-WJ30TA
10,9 96 114 163 12 150-08-10.900A1-WJ30TA
11 96 114 163 12 150-08-11.000A1-WJ30TA
11,1 96 114 163 12 150-08-11.100A1-WJ30TA
11,113 = 7/16'' 96 114 163 12 150-08-11.113A1-WJ30TA
11,2 96 114 163 12 150-08-11.200A1-WJ30TA
11,3 96 114 163 12 150-08-11.300A1-WJ30TA
11,5 96 114 163 12 150-08-11.500A1-WJ30TA
11,6 96 114 163 12 150-08-11.600A1-WJ30TA
11,7 96 114 163 12 150-08-11.700A1-WJ30TA
11,8 96 114 163 12 150-08-11.800A1-WJ30TA
11,9 96 114 163 12 150-08-11.900A1-WJ30TA
11,906 = 15/32'' 96 114 163 12 150-08-11.906A1-WJ30TA
12 96 114 163 12 150-08-12.000A1-WJ30TA
12,303 = 31/64'' 119 133 182 14 150-08-12.303A1-WJ30TA
12,5 119 133 182 14 150-08-12.500A1-WJ30TA
12,7 = 1/2'' 119 133 182 14 150-08-12.700A1-WJ30TA
13 119 133 182 14 150-08-13.000A1-WJ30TA
13,494 = 17/32'' 119 133 182 14 150-08-13.494A1-WJ30TA
13,5 119 133 182 14 150-08-13.500A1-WJ30TA
14 119 133 182 14 150-08-14.000A1-WJ30TA
14,288 = 9/16'' 136 152 204 16 150-08-14.288A1-WJ30TA
14,5 136 152 204 16 150-08-14.500A1-WJ30TA
15 136 152 204 16 150-08-15.000A1-WJ30TA
15,5 136 152 204 16 150-08-15.500A1-WJ30TA
15,875 = 5/8'' 136 152 204 16 150-08-15.875A1-WJ30TA
16 136 152 204 16 150-08-16.000A1-WJ30TA
16,5 153 171 223 18 150-08-16.500A1-WJ30TA
17 153 171 223 18 150-08-17.000A1-WJ30TA
17,5 153 171 223 18 150-08-17.500A1-WJ30TA
18 153 171 223 18 150-08-18.000A1-WJ30TA
18,5 170 190 244 20 150-08-18.500A1-WJ30TA
19 170 190 244 20 150-08-19.000A1-WJ30TA
19,05 = 3/4'' 170 190 244 20 150-08-19.050A1-WJ30TA
19,5 170 190 244 20 150-08-19.500A1-WJ30TA
20 170 190 244 20 150-08-20.000A1-WJ30TA
Eigenschaften
Bohrtiefe 8xD   interne Kühlung   Spitzenwinkel 140°
Drallwinkel   Beschichtung TiAlN   Schaftform HA


Relevante Downloads
Schnittdaten
Flyer VHM Bohrer Schnittdaten
Mehr Informationen
Einsatzgebiet Allgemein Stahl, VA Rostreie Materialien, Guss, Alu, NE Metalle, Superlegierungen, gehärtete Materialien
Schneidenlänge 80,00 €
Beschichtung Beschichtet, Art der Beschichtung beim Artikel spezifiziert
Bohrtiefe x D 8xD
Anwendung Eignung Durchgangsloch, Sackloch, Pakete Bohren
