VHM HPC Bohrer 12xD mit IK Ø 5,7 mm, TiAlN besch.

VHM HPC Bohrer 12xD mit IK Ø 5,7 mm, Typ 150-12-A1

VHM HPC Bohrer 12xD mit IK Ø 5,7 mm, Typ 150-12-A1

Art-Nr.
20088075
96,03 € 80,70 € zzgl. Versandkosten
InnenkuehlungSchneidenlängexD SchneidenlaengeSpitzenwinkelDrallwinkelBeschichtung TiAlN
IK74-140°30°TiAlN

Kernbohr-Durchmesser für:
MF6x0,75 Formen,

Schaft: glatter Schaft, Form HA


Lieferzeit: ab Lager, Express Saver zum nächsten Tag möglich

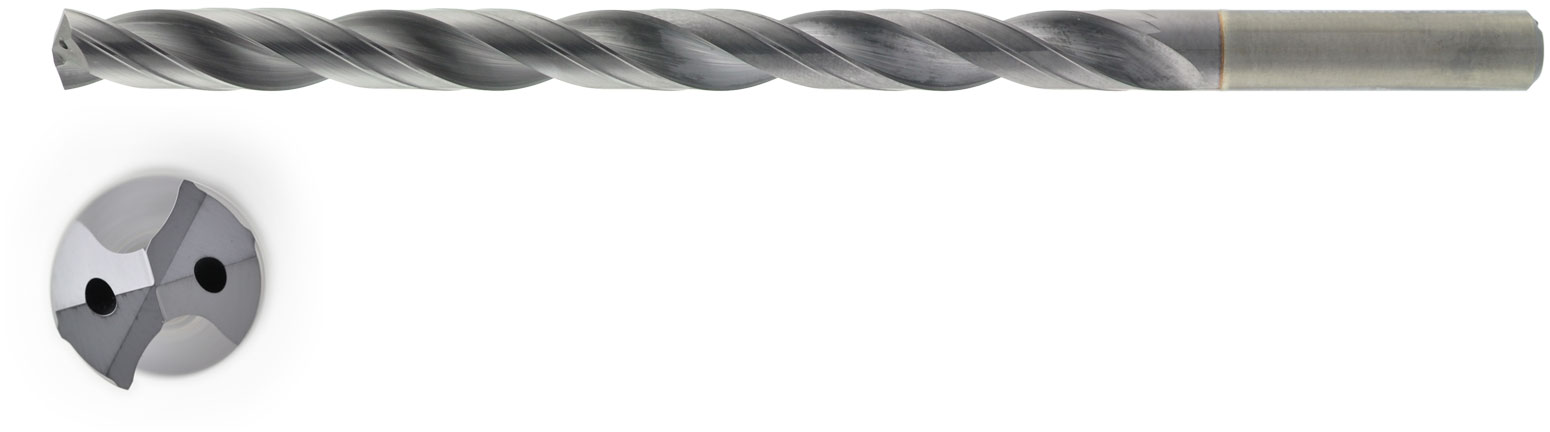

VHM HPC Bohrer 4 Fasen mit Innenkühlung Stirnansicht

VHM HPC Bohrer 12xD mit Innenkühlung und 4 Fasen für universelle Anwendungen, Typ 150-12-A1

Dieser VHM Bohrer ist für die universelle Bearbeitung von kleinen bis mittleren Losgrößen ausgelegt.

Die Spitzengeometrie ist mit 140° Spitzenwinkel und den geschwungenen Schneidkanten für ein breites Werkstoffspektrum ausgelegt. Sie garantiert ein sicheres Zentrieren und minimert beim Bohren dank eines weiches Schnittes den Verlauf. Für einen sicheren Spänetransport sorgen ab 8xD polierte Spankammern und ab 12xD wird dieser Bohrer durch seine 4 Fasen zusätzlich stabilisiert.

Eine speziell entwickelte Hartmetallsorte und Hochleistungs-Beschichtung sorgen für optimale Standzeiten und Performance.

  • 12xD
  • mit Innenkühlung
  • mit 4 Fasen
  • zusätzliche Stabilisierung, minimiert den Verlauf der Bohrers
  • bessere Oberflächen
  • gut geeignet für Querbohrungen und schrägen Austritten in Bohrungen
  • Schaft: HA zylindrisch, Toleranz h6

Gleicher Bohrer, weitere Ausführungen:



  3xD 5xD 8xD 12xD
  ohne IK mit IK ohne IK mit IK mit IK mit IK

Schaft HA: 150-03-a0 150-03-a1 150-05-a0 150-05-a1 150-08-a1 150-12-a1
Schaft HB/HE: 150-03-d0 150-03-d1 - 150-05-d1 - -

Maße
technische Zeichnung VHM HPC Bohrer 150-03
Einsatzgebiet
1.1-5.1
1.1-4.1
1.1-4.2
1.1-4.3
1.1-2.6
1.1                     1.2
Übersicht Materialgruppen: Download
Schnittdaten: Download
Maße
Ødc lc l2 l1 Ød1 Art.-Nr.
m7       h6
3 48 54 92 6 150-12-03.000A1-WJ30TA
3,1 48 54 92 6 150-12-03.100A1-WJ30TA
3,175 = 1/8'' 48 54 92 6 150-12-03.175A1-WJ30TA
3,2 48 54 92 6 150-12-03.200A1-WJ30TA
3,3 48 54 92 6 150-12-03.300A1-WJ30TA
3,4 48 54 92 6 150-12-03.400A1-WJ30TA
3,5 48 54 92 6 150-12-03.500A1-WJ30TA
3,572 = 9/64'' 48 54 92 6 150-12-03.572A1-WJ30TA
3,6 48 54 92 6 150-12-03.600A1-WJ30TA
3,7 48 54 92 6 150-12-03.700A1-WJ30TA
3,8 56 64 102 6 150-12-03.800A1-WJ30TA
3,9 56 64 102 6 150-12-03.900A1-WJ30TA
3,969 = 5/32'' 56 64 102 6 150-12-03.969A1-WJ30TA
4 56 64 102 6 150-12-04.000A1-WJ30TA
4,1 56 64 102 6 150-12-04.100A1-WJ30TA
4,2 56 64 102 6 150-12-04.200A1-WJ30TA
4,3 56 64 102 6 150-12-04.300A1-WJ30TA
4,366 = 11/64'' 56 64 102 6 150-12-04.366A1-WJ30TA
4,4 56 64 102 6 150-12-04.400A1-WJ30TA
4,5 56 64 102 6 150-12-04.500A1-WJ30TA
4,6 56 64 102 6 150-12-04.600A1-WJ30TA
4,7 56 64 102 6 150-12-04.700A1-WJ30TA
4,763 = 3/16'' 74 83 121 6 150-12-04.763A1-WJ30TA
4,8 74 83 121 6 150-12-04.800A1-WJ30TA
4,9 74 83 121 6 150-12-04.900A1-WJ30TA
5 74 83 121 6 150-12-05.000A1-WJ30TA
5,1 74 83 121 6 150-12-05.100A1-WJ30TA
5,159 = 13/64'' 74 83 121 6 150-12-05.159A1-WJ30TA
5,2 74 83 121 6 150-12-05.200A1-WJ30TA
5,3 74 83 121 6 150-12-05.300A1-WJ30TA
5,4 74 83 121 6 150-12-05.400A1-WJ30TA
5,5 74 83 121 6 150-12-05.500A1-WJ30TA
5,55 = 7/32'' 74 83 121 6 150-12-05.550A1-WJ30TA
5,556 74 83 121 6 150-12-05.556A1-WJ30TA
5,6 74 83 121 6 150-12-05.600A1-WJ30TA
5,7 74 83 121 6 150-12-05.700A1-WJ30TA
5,8 74 83 121 6 150-12-05.800A1-WJ30TA
5,9 74 83 121 6 150-12-05.900A1-WJ30TA
6 74 83 121 6 150-12-06.000A1-WJ30TA
6,1 98 110 148 8 150-12-06.100A1-WJ30TA
6,2 98 110 148 8 150-12-06.200A1-WJ30TA
6,3 98 110 148 8 150-12-06.300A1-WJ30TA
6,35 = 1/4'' 98 110 148 8 150-12-06.350A1-WJ30TA
6,4 98 110 148 8 150-12-06.400A1-WJ30TA
6,5 98 110 148 8 150-12-06.500A1-WJ30TA
6,6 98 110 148 8 150-12-06.600A1-WJ30TA
6,7 98 110 148 8 150-12-06.700A1-WJ30TA
6,747 = 17/64'' 98 110 148 8 150-12-06.747A1-WJ30TA
6,8 98 110 148 8 150-12-06.800A1-WJ30TA
6,9 98 110 148 8 150-12-06.900A1-WJ30TA
7 98 110 148 8 150-12-07.000A1-WJ30TA
7,1 98 110 148 8 150-12-07.100A1-WJ30TA
7,144 = 9/32'' 98 110 148 8 150-12-07.144A1-WJ30TA
7,2 98 110 148 8 150-12-07.200A1-WJ30TA
7,3 98 110 148 8 150-12-07.300A1-WJ30TA
7,4 98 110 148 8 150-12-07.400A1-WJ30TA
7,5 98 110 148 8 150-12-07.500A1-WJ30TA
7,541 = 19/64'' 98 110 148 8 150-12-07.541A1-WJ30TA
7,8 98 110 148 8 150-12-07.800A1-WJ30TA
7,9 98 110 148 8 150-12-07.900A1-WJ30TA
7,938 = 5/16'' 98 110 148 8 150-12-07.938A1-WJ30TA
8 98 110 148 8 150-12-08.000A1-WJ30TA
8,1 123 138 180 10 150-12-08.100A1-WJ30TA
8,2 123 138 180 10 150-12-08.200A1-WJ30TA
8,3 123 138 180 10 150-12-08.300A1-WJ30TA
8,4 123 138 180 10 150-12-08.400A1-WJ30TA
8,5 123 138 180 10 150-12-08.500A1-WJ30TA
8,6 123 138 180 10 150-12-08.600A1-WJ30TA
8,7 123 138 180 10 150-12-08.700A1-WJ30TA
8,731 = 11/32'' 123 138 180 10 150-12-08.731A1-WJ30TA
8,8 123 138 180 10 150-12-08.800A1-WJ30TA
9 123 138 180 10 150-12-09.000A1-WJ30TA
9,128 = 23/64'' 123 138 180 10 150-12-09.128A1-WJ30TA
9,2 123 138 180 10 150-12-09.200A1-WJ30TA
9,3 123 138 180 10 150-12-09.300A1-WJ30TA
9,5 123 138 180 10 150-12-09.500A1-WJ30TA
9,525 123 138 180 10 150-12-09.525A1-WJ30TA
9,6 = 3/8'' 123 138 180 10 150-12-09.600A1-WJ30TA
9,7 123 138 180 10 150-12-09.700A1-WJ30TA
9,8 123 138 180 10 150-12-09.800A1-WJ30TA
9,922 = 25/64'' 123 138 180 10 150-12-09.922A1-WJ30TA
10 123 138 180 10 150-12-10.000A1-WJ30TA
10,1 140 158 206 12 150-12-10.100A1-WJ30TA
10,2 140 158 206 12 150-12-10.200A1-WJ30TA
10,3 140 158 206 12 150-12-10.300A1-WJ30TA
10,319 = 13/32'' 140 158 206 12 150-12-10.319A1-WJ30TA
10,5 140 158 206 12 150-12-10.500A1-WJ30TA
10,716 = 27/64'' 140 158 206 12 150-12-10.716A1-WJ30TA
10,8 140 158 206 12 150-12-10.800A1-WJ30TA
11 140 158 206 12 150-12-11.000A1-WJ30TA
11,1 140 158 206 12 150-12-11.100A1-WJ30TA
11,113 = 7/16'' 140 158 206 12 150-12-11.113A1-WJ30TA
11,2 140 158 206 12 150-12-11.200A1-WJ30TA
11,5 140 158 206 12 150-12-11.500A1-WJ30TA
11,509 = 29/64'' 140 158 206 12 150-12-11.509A1-WJ30TA
11,7 140 158 206 12 150-12-11.700A1-WJ30TA
11,8 140 158 206 12 150-12-11.800A1-WJ30TA
11,906 = 15/32'' 140 158 206 12 150-12-11.906A1-WJ30TA
12 140 158 206 12 150-12-12.000A1-WJ30TA
12,1 168 182 230 14 150-12-12.100A1-WJ30TA
12,2 168 182 230 14 150-12-12.200A1-WJ30TA
12,3 168 182 230 14 150-12-12.300A1-WJ30TA
12,303 = 31/64'' 168 182 230 14 150-12-12.303A1-WJ30TA
12,5 168 182 230 14 150-12-12.500A1-WJ30TA
12,6 168 182 230 14 150-12-12.600A1-WJ30TA
12,7 = 1/2'' 168 182 230 14 150-12-12.700A1-WJ30TA
13 168 182 230 14 150-12-13.000A1-WJ30TA
13,494 = 17/32'' 168 182 230 14 150-12-13.494A1-WJ30TA
13,5 168 182 230 14 150-12-13.500A1-WJ30TA
14 168 182 230 14 150-12-14.000A1-WJ30TA
14,288 = 9/16'' 192 208 260 16 150-12-14.288A1-WJ30TA
15,5 192 208 260 16 150-12-15.500A1-WJ30TA
14,5 192 208 260 16 150-12-14.500A1-WJ30TA
15 192 208 260 16 150-12-15.000A1-WJ30TA
15,875 = 5/8'' 192 208 260 16 150-12-15.875A1-WJ30TA
16 192 208 260 16 150-12-16.000A1-WJ30TA
16,5 216 234 285 18 150-12-16.500A1-WJ30TA
17 216 234 285 18 150-12-17.000A1-WJ30TA
17,5 216 234 285 18 150-12-17.500A1-WJ30TA
18 216 234 285 18 150-12-18.000A1-WJ30TA
19 238 258 310 20 150-12-19.000A1-WJ30TA
20 238 258 310 20 150-12-20.000A1-WJ30TA
Eigenschaften
Bohrtiefe 12xD   interne Kühlung   Spitzenwinkel 140°
Drallwinkel   Beschichtung TiAlN   Schaftform HA
Für Bohrungen mit Querbohrungen geeignet   Für Bohrungen mit schrägen Austritt geeignet


Relevante Downloads
Schnittdaten
Flyer VHM Bohrer Schnittdaten
Mehr Informationen
Einsatzgebiet Allgemein Stahl, VA Rostreie Materialien, Guss, Alu, NE Metalle, Superlegierungen, gehärtete Materialien
Schneidenlänge 74,00 €
Beschichtung Beschichtet, Art der Beschichtung beim Artikel spezifiziert
Bohrtiefe x D 12xD
Anwendung Eignung Durchgangsloch, Sackloch, Pakete Bohren, Schraeger Austritt, Querbohrungen
