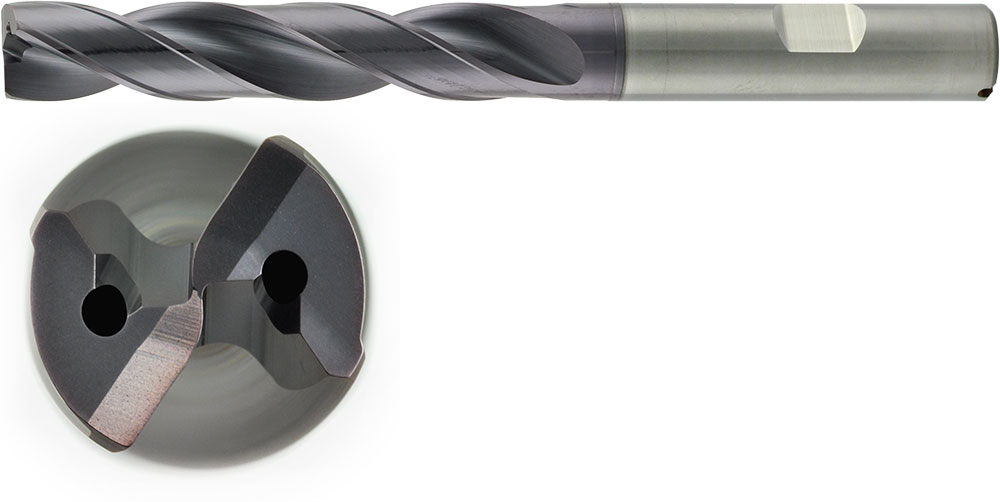

VHM Flachbohrer 5xD mit IK Ø 4,2 mm, m7, TiAlN besch.

VHM Flachbohrer 5xD mit IK Ø 4,2 mm, Typ FB100-05IK

VHM Flachbohrer 5xD mit IK Ø 4,2 mm, Typ FB100-05IK

Art-Nr.
20222351
72,35 € 60,80 € zzgl. Versandkosten
InnenkuehlungSchneidenlängexD SchneidenlaengeSpitzenwinkelDrallwinkelBeschichtung TiAlN
IK36-180°TiAlN

Schaft: glatter Schaft, Form HA


Lieferzeit: ab Werkslager, 2-3 Tage Lieferzeit

VHM Bohrer ohne Innenkühlung Stirnansicht FB100-05IK

VHM Flachbohrer 5xD mit Innenkühlung für universelle Anwendungen, Typ FB100-05IK

Der spezielle Spitzenwinkel von 180° erlaubt es diesem Flachkopfbohrer selbst schwierigste Bohroperationen
bei höchster Standzeit und Prozesssicherheit durchzuführen.
Die 4-Fasen garantieren optimale Rundheit und Oberflächenqualität in der Bohrung.

  • 4 Fasen
  • mit Innenkühlung
  • Spitzenwinkel 180°
  • Schaft: HA zylindrisch

Maße
technische Zeichnung VHM Bohrer FB100-05IK
Einsatzgebiet
1.1-5.1
1.1-4.1
1.1-4.2
1.1-4.3
1.1-2.6
1.1                     1.2
Übersicht Materialgruppen: Download
Maße
Ødc l2 l1 Ød1 Art.-Nr.

3,0 28 66 6 FB100-05IK-0300HA-TIALN
3,1 28 66 6 FB100-05IK-0310HA-TIALN
3,2 28 66 6 FB100-05IK-0320HA-TIALN
3,3 28 66 6 FB100-05IK-0330HA-TIALN
3,4 28 66 6 FB100-05IK-0340HA-TIALN
3,5 28 66 6 FB100-05IK-0350HA-TIALN
3,6 28 66 6 FB100-05IK-0360HA-TIALN
3,7 28 66 6 FB100-05IK-0370HA-TIALN
3,8 36 74 6 FB100-05IK-0380HA-TIALN
3,9 36 74 6 FB100-05IK-0390HA-TIALN
4,0 36 74 6 FB100-05IK-0400HA-TIALN
4,1 36 74 6 FB100-05IK-0410HA-TIALN
4,2 36 74 6 FB100-05IK-0420HA-TIALN
4,3 36 74 6 FB100-05IK-0430HA-TIALN
4,4 36 74 6 FB100-05IK-0440HA-TIALN
4,5 36 74 6 FB100-05IK-0450HA-TIALN
4,6 36 74 6 FB100-05IK-0460HA-TIALN
4,65 36 74 6 FB100-05IK-0465HA-TIALN
4,7 36 74 6 FB100-05IK-0470HA-TIALN
4,8 44 82 6 FB100-05IK-0480HA-TIALN
4,9 44 82 6 FB100-05IK-0490HA-TIALN
5,0 44 82 6 FB100-05IK-0500HA-TIALN
5,1 44 82 6 FB100-05IK-0510HA-TIALN
5,2 44 82 6 FB100-05IK-0520HA-TIALN
5,3 44 82 6 FB100-05IK-0530HA-TIALN
5,4 44 82 6 FB100-05IK-0540HA-TIALN
5,5 44 82 6 FB100-05IK-0550HA-TIALN
5,55 44 82 6 FB100-05IK-0555HA-TIALN
5,6 44 82 6 FB100-05IK-0560HA-TIALN
5,7 44 82 6 FB100-05IK-0570HA-TIALN
5,8 44 82 6 FB100-05IK-0580HA-TIALN
5,9 44 82 6 FB100-05IK-0590HA-TIALN
6,0 44 82 6 FB100-05IK-0600HA-TIALN
6,1 53 91 8 FB100-05IK-0610HA-TIALN
6,2 53 91 8 FB100-05IK-0620HA-TIALN
6,3 53 91 8 FB100-05IK-0630HA-TIALN
6,4 53 91 8 FB100-05IK-0640HA-TIALN
6,5 53 91 8 FB100-05IK-0650HA-TIALN
6,6 53 91 8 FB100-05IK-0660HA-TIALN
6,7 53 91 8 FB100-05IK-0670HA-TIALN
6,8 53 91 8 FB100-05IK-0680HA-TIALN
6,9 53 91 8 FB100-05IK-0690HA-TIALN
7,0 53 91 8 FB100-05IK-0700HA-TIALN
7,1 53 91 8 FB100-05IK-0710HA-TIALN
7,2 53 91 8 FB100-05IK-0720HA-TIALN
7,3 53 91 8 FB100-05IK-0730HA-TIALN
7,4 53 91 8 FB100-05IK-0740HA-TIALN
7,5 53 91 8 FB100-05IK-0750HA-TIALN
7,6 53 91 8 FB100-05IK-0760HA-TIALN
7,7 53 91 8 FB100-05IK-0770HA-TIALN
7,8 53 91 8 FB100-05IK-0780HA-TIALN
7,9 53 91 8 FB100-05IK-0790HA-TIALN
8,0 53 91 8 FB100-05IK-0800HA-TIALN
8,1 61 103 10 FB100-05IK-0810HA-TIALN
8,2 61 103 10 FB100-05IK-0820HA-TIALN
8,3 61 103 10 FB100-05IK-0830HA-TIALN
8,4 61 103 10 FB100-05IK-0840HA-TIALN
8,5 61 103 10 FB100-05IK-0850HA-TIALN
8,6 61 103 10 FB100-05IK-0860HA-TIALN
8,7 61 103 10 FB100-05IK-0870HA-TIALN
8,8 61 103 10 FB100-05IK-0880HA-TIALN
8,9 61 103 10 FB100-05IK-0890HA-TIALN
9,0 61 103 10 FB100-05IK-0900HA-TIALN
9,1 61 103 10 FB100-05IK-0910HA-TIALN
9,2 61 103 10 FB100-05IK-0920HA-TIALN
9,3 61 103 10 FB100-05IK-0930HA-TIALN
9,4 61 103 10 FB100-05IK-0940HA-TIALN
9,5 61 103 10 FB100-05IK-0950HA-TIALN
9,6 61 103 10 FB100-05IK-0960HA-TIALN
9,7 61 103 10 FB100-05IK-0970HA-TIALN
9,8 61 103 10 FB100-05IK-0980HA-TIALN
9,9 61 103 10 FB100-05IK-0990HA-TIALN
10,0 61 103 10 FB100-05IK-1000HA-TIALN
10,1 69 116 12 FB100-05IK-1010HA-TIALN
10,2 69 116 12 FB100-05IK-1020HA-TIALN
10,3 69 116 12 FB100-05IK-1030HA-TIALN
10,4 69 116 12 FB100-05IK-1040HA-TIALN
10,5 69 116 12 FB100-05IK-1050HA-TIALN
10,6 69 116 12 FB100-05IK-1060HA-TIALN
10,7 69 116 12 FB100-05IK-1070HA-TIALN
10,8 69 116 12 FB100-05IK-1080HA-TIALN
10,9 69 116 12 FB100-05IK-1090HA-TIALN
11,0 69 116 12 FB100-05IK-1100HA-TIALN
11,1 69 116 12 FB100-05IK-1110HA-TIALN
11,2 69 116 12 FB100-05IK-1120HA-TIALN
11,3 69 116 12 FB100-05IK-1130HA-TIALN
11,4 69 116 12 FB100-05IK-1140HA-TIALN
11,5 69 116 12 FB100-05IK-1150HA-TIALN
11,6 69 116 12 FB100-05IK-1160HA-TIALN
11,7 69 116 12 FB100-05IK-1170HA-TIALN
11,8 69 116 12 FB100-05IK-1180HA-TIALN
11,9 69 116 12 FB100-05IK-1190HA-TIALN
12,0 69 116 12 FB100-05IK-1200HA-TIALN
12,5 75 122 14 FB100-05IK-1250HA-TIALN
12,8 75 122 14 FB100-05IK-1280HA-TIALN
13,0 75 122 14 FB100-05IK-1300HA-TIALN
13,5 75 122 14 FB100-05IK-1350HA-TIALN
13,8 75 122 14 FB100-05IK-1380HA-TIALN
14,0 75 122 14 FB100-05IK-1400HA-TIALN
14,5 81 131 16 FB100-05IK-1450HA-TIALN
14,8 81 131 16 FB100-05IK-1480HA-TIALN
15,0 81 131 16 FB100-05IK-1500HA-TIALN
15,5 81 131 16 FB100-05IK-1550HA-TIALN
15,8 81 131 16 FB100-05IK-1580HA-TIALN
16,0 81 131 16 FB100-05IK-1600HA-TIALN
16,5 91 141 18 FB100-05IK-1650HA-TIALN
16,8 91 141 18 FB100-05IK-1680HA-TIALN
17,0 91 141 18 FB100-05IK-1700HA-TIALN
17,5 91 141 18 FB100-05IK-1750HA-TIALN
17,8 91 141 18 FB100-05IK-1780HA-TIALN
18,0 91 141 18 FB100-05IK-1800HA-TIALN
18,5 99 151 20 FB100-05IK-1850HA-TIALN
18,8 99 151 20 FB100-05IK-1880HA-TIALN
19,0 99 151 20 FB100-05IK-1900HA-TIALN
19,5 99 151 20 FB100-05IK-1950HA-TIALN
19,8 99 151 20 FB100-05IK-1980HA-TIALN
20,0 99 151 20 FB100-05IK-2000HA-TIALN
Eigenschaften
Bohrtiefe 5xD   interne Kühlung   Spitzenwinkel 180°
Drallwinkel   Beschichtung TiAlN   Schaftform HA


Mehr Informationen
Einsatzgebiet Allgemein Stahl, VA Rostreie Materialien, Guss, Alu, NE Metalle, Superlegierungen, gehärtete Materialien
Schneidenlänge 36,00 €
Beschichtung Beschichtet, Art der Beschichtung beim Artikel spezifiziert
Bohrtiefe x D 5xD
Anwendung Eignung Durchgangsloch, Sackloch, Pakete Bohren
